| 產品介紹
用途
用于進行冷卻、消防、艙底壓載和其它一般排水。也可用在海水淡化中作為堿液泵和蒸餾泵，還可用于工業和城市供水。輸送介質溫度不高于80℃。

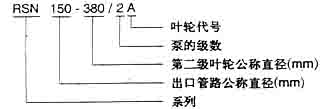

型號意義
結構說明
RSN型船用離心泵為兩級泵，但與一般兩極泵不同，除了第二級設有出水口外，第一級也設有分路出水口。作為一般通用泵，這種結構最適合作為船舶用泵，通常用于下列情況：
使用級泵
|
1
|
2
|
第一級出水管
|
開
|
關
|
第二級出水管
|
關
|
開
|
泵用途
|
壓載泵、艙底泵
|
甲板沖洗泵，消防泵
|

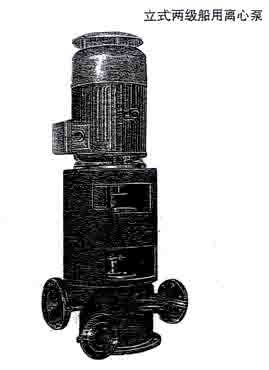

1.RSN型船用離心泵為立式結構的兩級泵，泵的進水，第一級分路出水和第二級出水均為水平方向。
2.泵體、泵蓋和導葉組成固定部分的過流流道，液體從第一級葉輪出來后，進人環形壓水室，再經過導葉進入第二級葉輪和第二級渦殼形的壓水室。
3.泵體和葉輪均有密封環，密封環磨損后可以更換。新的葉輪已與葉輪密封環做成—體，磨損后將裝密封環的部位車到規定尺寸，再鑲上密封環。
傳動與聯軸器
泵與電機靠電機座聯接，電動機為立式電機。從電動機頂部俯視水泵的轉向?yàn)槟鏁r(shí)針方向旋轉。采用帶中間聯軸器的彈性聯軸器．
軸封
采用單端面非平衡型機械密封．
軸承
泵軸軸承采用油脂潤滑的滾動軸承。上軸承(支承軸承)，用兩只向心推力球軸承；下軸承(導向軸承)，采用向心球軸承。具體型號參看下表：
|
