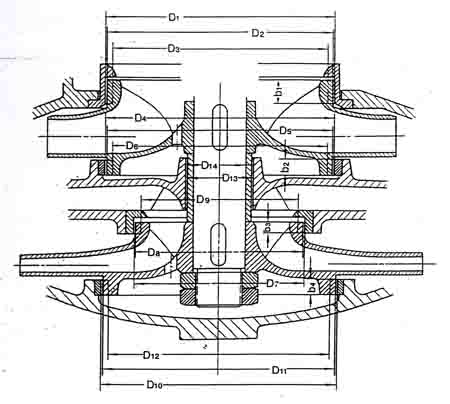

葉輪間隙和葉輪密封環車削尺寸
|
|
第 一 級 |
|||||||||||||||
|
A 葉 輪 |
C/D 葉 輪 |
|||||||||||||||
|
型 號 |
D1-D2 |
193 |
b1 |
D4-Ds |
D6 |
b2 |
D1-D2 |
D3 |
b1 |
D4-D5 |
D6 |
b2 |
||||
|
標準 |
最大 |
H7/r6 |
標準 |
最大 |
H7/r6 |
標準 |
最大 |
H7/r6 |
標準 |
最大 |
H7/r6 |
|||||
|
80-340/2 |
0.3 |
2.5 |
125 |
12 |
0.6 |
2.5 |
195 |
15 |
0.35 |
2.5 |
145 |
12 |
O.35 |
2.5 |
145 |
12 |
|
100-380/2 |
0.35 |
2.5 |
135 |
12 |
0.6 |
2.5 |
205 |
15 |
O.4 |
2.5 |
150 |
12 |
0.4 |
2.5 |
150 |
12 |
|
125-380/2 |
0.35 |
2.5 |
145 |
12 |
0.6 |
2.5 |
205 |
15 |
0.45 |
2.5 |
185 |
15 |
0.45 |
2.5 |
185 |
15 |
|
150-380/2 |
0.4 |
2.5 |
160 |
15 |
0.6 |
2.5 |
240 |
20 |
0.45 |
2.5 |
210 |
15 |
0.45 |
2.5 |
210 |
15 |
|
|
第 二 級 |
導葉 |
||||||||
|
型 號 |
Dr-D8 |
D9 |
b3 |
D10-D11 |
D12 |
b4 |
D13-D14 |
|||
|
標準 |
最大 |
H7/r6 |
標準 |
最大 |
H7/r6 |
標準 |
最大 |
|||
|
80-340/2 |
0.3 |
2.5 |
125 |
12 |
0.6 |
2.5 |
195 |
15 |
0.3 |
3.0 |
|
100-380/2 |
0.35 |
2.5 |
135 |
12 |
O.6 |
2.5 |
205 |
15 |
0.4 |
3.O |
|
125-380/2 |
0.35 |
2.5 |
145 |
12 |
0.6 |
2.5 |
205 |
15 |
0.45 |
3.0 |
|
150-380/2 |
0.4 |
2.5 |
160 |
15 |
O.6 |
2.5 |
240 |
20 |
0.55 |
3.0 |
