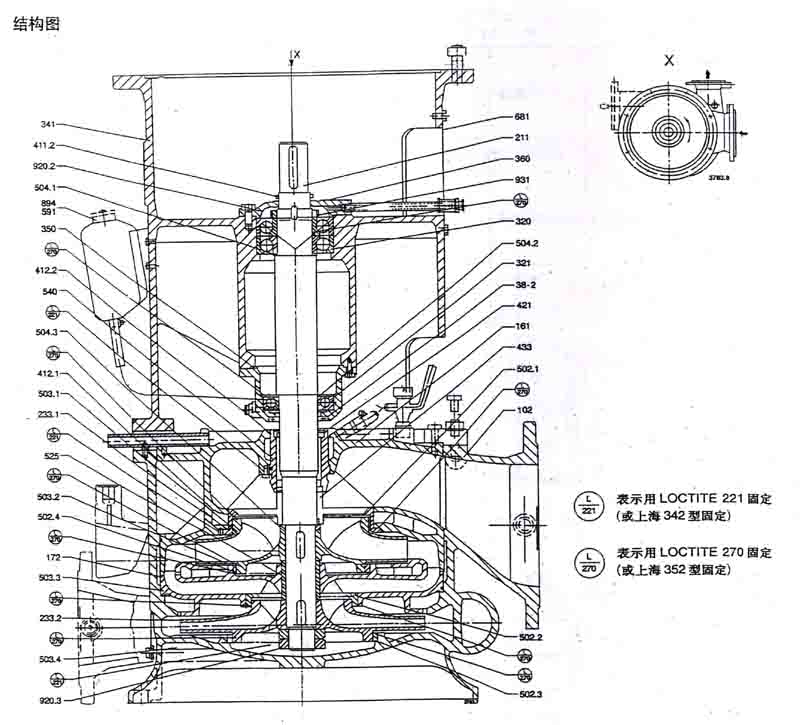

102 泵體
411.2 V型圈 503.4 葉輪密封環
161 泵蓋
412.1 O型圈 504.1 隔環
172 導葉
412.2 O型圈 504.2 隔環
211 泵軸
421 抽封 504.3 隔環
233.1 首級葉輪 433 機械密封 525 隔套
233.2 次級葉輪
502.1 泵體密封環 540 襯套
320 推力球軸承 502.2 泵體密封環 591 水箱
321 向心球軸承 50.3 泵體密封環 681 聯軸器
341 電機座 502.4 泵體密封環 894 水箱座
350 軸承體 503.1 葉輪密封爺 920.2 螺母
360 軸承蓋 503.2 葉輪密封環 920.3 警母
38-2 密封件 503.3 葉輪密封環 931 防松墊圈
