| 用途
1、CIHG型泵適用于輸送不含固體顆粒，具有腐蝕性粘度似于水的液體，適用于船舶、石油、冶金、電力、造紙、食品、制藥和含成纖維等部門，使用溫度為-20℃～+120℃。
2、CIHRG型泵適用于船舶、治金、化工、紡織、造紙以及飯店、浴室、賓館、鍋爐熱水增壓循環和城市住房冷暖循環等場合，使用溫度T<200°。
3、CYG型泵適用于輸送汽油、煤油、柴油等石油產品和合成纖維等部門，使用溫度
為-20℃～+120℃。
1、泵系統最高工作壓力為1．6MPa,既泵吸入口壓力+泵揚程≤1.6MPa(泵系統工作壓力大于1.6MPa時應在訂貨時另行提出，以便在制造時泵的過流部件采用鑄鋼)。
2、輸送介質為清水或物理化學性質類似清水的其它液體。(輸送介質帶有細小顆粒的
應在訂貨時另行說明，以便裝配耐磨式機械密封)。
3、環境溫度≤40℃，海拔高度≤1000m，相對濕度≤95％。

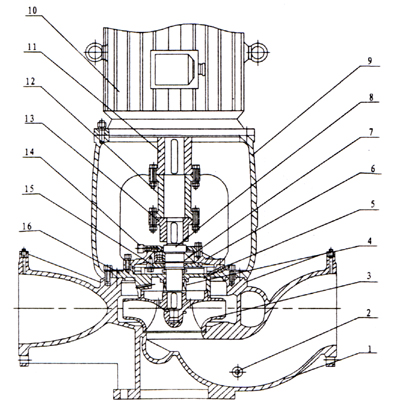

CIHG立式離心泵，在結構上進行大膽的改進設計，使結構件間的配合更加穩固和精確。泵的外觀結構由電機、聯接體和泵體組成。傳動部件由電機軸、聯軸器、軸承座內的軸承、泵軸和葉輪組成。
該泵在安裝或維修時可拆下笨重的電機進行操作，操作完畢，放上電機擰緊四根螺絲即可運轉。
|
 |
1、泵 體
2、放水塞
3、葉 輪
4、機械密封
5、放氣閥
6、軸承體
7、軸 承
8、泵 軸
9、支 架
10、電機
11、電機聯軸器
12、中間聯軸器
13、泵聯軸器
14、油 杯
15、軸承壓器
16、泵 蓋
|
