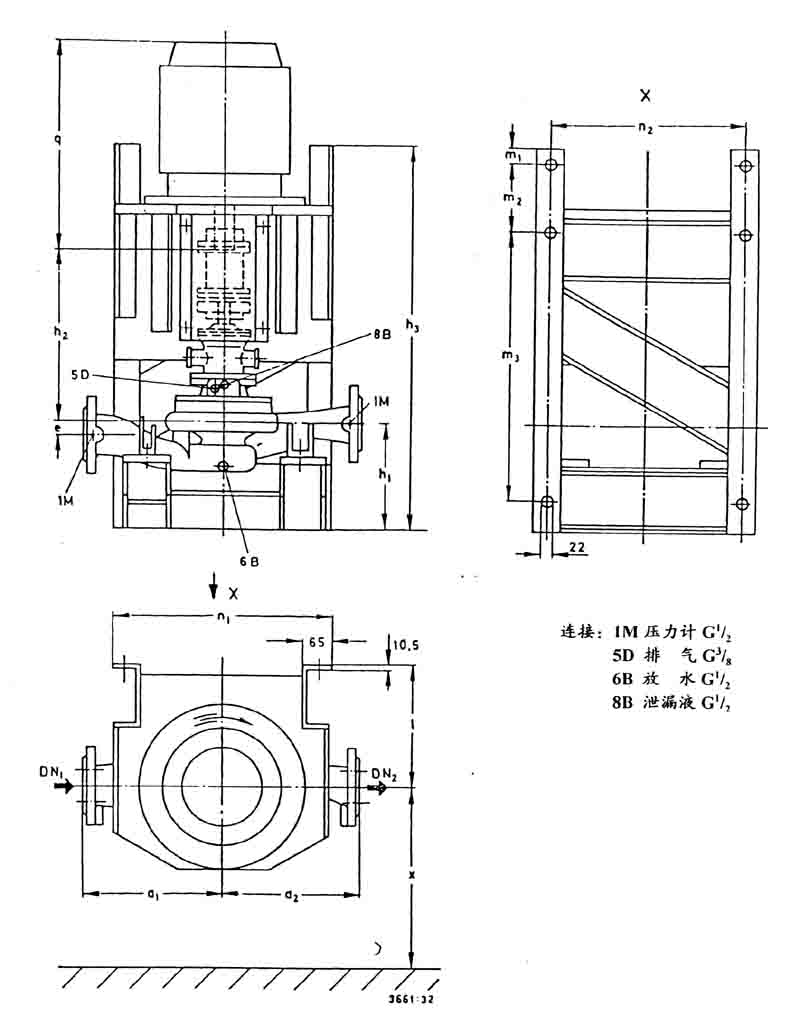

4．RSVW80-220，100-220，125-220和125-270型泵外形圖及安裝尺寸表：
尺寸mm(未驗(yàn)證)
|
|
|
|
泵 尺 寸 |
泵腳尺寸 |
位置尺寸 |
||||||||||
|
型號 |
DN1 |
DN2 |
a1 |
a2 |
e |
h2 |
l |
h |
h3 |
m1 |
m2 |
m1 |
n1 |
n2 |
× |
|
80-220 1OO-220 125-220 125-270 |
80 100 125 125 |
80 100 125 125 |
350 350 350 425 |
350 350 350 425 |
35 35 35 70 |
452.5 491 497 54l |
310 310 325 370 |
273 273 273 319 |
1000 1050 1080 1200 |
40 40 40 50 |
180 180 180 200 |
700 720 750 800 |
550 550 600 710 |
490 490 540 650 |
353 550 550 650 |
尺寸q根據(jù)電機(jī)尺寸
法蘭聯(lián)接尺寸按DIN 2533，PN16
