零件名稱 |
材 料 |
零件名稱 |
材 料 |
|
泵體、泵蓋 |
硅黃銅ZHSi80-3 |
泵 軸 |
不銹鋼 1Cr18Ni9Ti |
|
|
硅黃銅ZHSi80-3 |
軸承體、電機座 |
鑄 鐵HT20-40 |
|
葉 輪 |
或鋁青銅 ZQAL9-4 |
螺栓(用于耐腐蝕) |
不銹鋼 1Cr18Ni9Ti |
|
誘 導(dǎo) 輪 |
鋁青銅 ZQAL9-4 |
螺帽(用于耐腐蝕) |
硅黃銅 ZHSi80-3 |
|
密 封 圈 |
錫青銅ZQSn1O-1 |
|
|

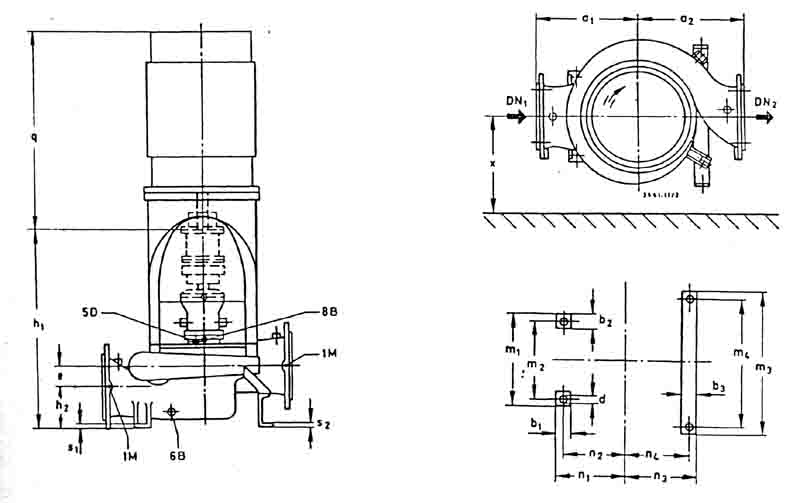

| 1．RSV65-200至80-200,80-80至100-200，100-280至125-200，125-280至150-200，150-280至250-360和300-360型泵外形圖及安裝尺寸表。
|
連接：1M壓力表
5D排氣
6B放水
8B泄漏液
