2．泵體：泵體是采用徑向蝸殼，泵體密封環可以互換。
3．葉輪：RSV300-300，350-280和350-360型是雙吸葉輪。RSV150-220和150-270型單吸葉輪帶有誘導輪。其它型號都是單吸葉輪。

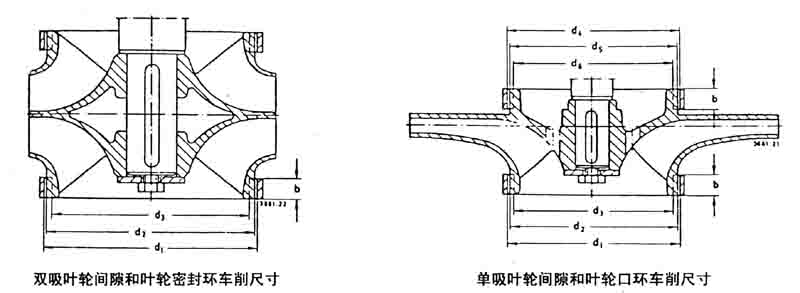

葉輪和密封環間隙見圖和表。
|
|
|
d1-d2 |
|
d4-d5 |
|
|
||
|
型 號 |
標準值 |
最大值 |
d3h6 |
標準值 |
最大值 |
d6 h6 |
b |
|
65-200
65-280
65-300 65-350
|
0.404 0.404 0.354 0.404 |
2 2 2 2 |
|
0.404 0.404 0.354 0.404 |
2 2 2 2 |
|
|
|
80-200 80-220 80-280 8O-300 80-350 |
0.404 0.354 0.404 0.413 0.404 |
2 2 2 2 2 |
|
0.404 0.354 0.404 0.413 0.404 |
2 2 2 2 2 |
|
|
|
1OO-200 100-220 100-280 1OO-300 100-350 |
0.413 0.404 0.413 0.413 0.463 |
2 2 2 2 2 |
|
0.413 0.413 0.413 0.413 0.463 |
2 2 2 2 2 |
|
|
|
125-200 125-220 12S-270 125-280 125-350 |
0.463 0.463 0.413 0.463 0.463 |
2 2 2 2 2 |
150 135 130 150 150 |
0.463 0.463 0.463 0.463 0.513 |
2 2 2 2 2 |
150 145 140 150 155 |
18 20 20 18 20 |
|
150-200 150-220 150-270 150-280 150-300 150-350 |
0.572 0.572 0.572 0.572 0.572 0.572 |
2 2 2 2 2 2 |
175 170 170 170 170 175 |
0.572 0.572 0.572 0.572 0.572 0.572 |
2 2 2 2 2 2 |
175 180 180 170 180 185 |
20 20 20 20 20 20 |
|
200-200 200-280 200-300 200-350 |
0.572 0.572 0.572 0.572 |
2 2 2 2 |
190 205 200 205 |
0.572 0.672 0.672 0.672 |
2 2 2 2 |
200 215 210 215 |
20 20 20 20 |
|
250-280 25O-300
250-350 250-360 |
0.672 0.672 0.672 0.781 |
2 2 2 2 |
225 235 225 260 |
0.672 0.681 0.681 0.781 |
2 2 2 2 |
235 240 235 200 |
20 20 20 20 |
|
300-300 300-360 |
0.672 0.881 |
2 2 |
230 290 |
- 0.881 |
- 2 |
290 |
20 20 |
|
350-280 350-360 |
0.672 0.781 |
2 2 |
230 255 |
|
|
|
20 20 |
葉輪間隙和葉輪密封環車削尺寸表，單位mm
