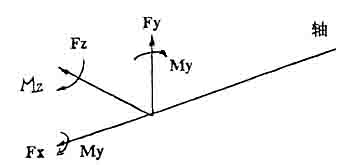

3、所有管路必須有自己的支撐，進、出口法蘭允許承受的外載荷見下表：
|
|
力(牛頓) |
力矩(牛頓·米) |
|||||
|
Fx |
Fy |
Fz |
Mx |
My |
Mz |
||
|
|
進口 |
539 |
294 |
539 |
245 |
490 |
245 |
|
80NW-43×4 |
出口 |
490 |
274 |
490 |
196 |
353 |
196 |
|
|
進口 |
412 |
412 |
216 |
186 |
127 |
98 |
|
100NW-65×2 |
出口 |
372 |
372 |
206 |
167 |
108 |
78 |
|
|
進口 |
519 |
519 |
676 |
265 |
176 |
127 |
|
125NW-65×2 |
出口 |
412 |
412 |
216 |
206 |
137 |
108 |
|
|
進口 |
627 |
627 |
333 |
314 |
216 |
157 |
|
150NW-78×2 |
出口 |
412 |
412 |
216 |
206 |
137 |
108 |
|
|
進口 |
980 |
980 |
686 |
392 |
392 |
784 |
|
150NW-90×2 |
出口 |
637 |
637 |
451 |
294 |
294 |
588 |
|
|
進口 |
980 |
980 |
686 |
392 |
392 |
784 |
|
150NW-115×2 |
出口 |
637 |
637 |
451 |
294 |
294 |
588 |
舉例說明：
假定在最大流量時，△hmas=1.5米，計算出相應的管路損失為hf=O.5米，那么垂直高度為：
h≥1.5+0.5+(0.6～1)=2.6～3米
然后根據h值決定水泵的安裝高度。
4、安裝順序：
(1)機組放在埋有地腳螺栓的基礎上，用鍥墊找正水平，把緊地腳螺栓。
(2)用混凝土灌注底座和地腳螺栓孔，待混凝土干固后，檢查底座和地腳螺栓應無走動現象。旋緊地腳螺栓，并重新檢查機組的水平度。
(3)校正泵軸和電機軸的同心度，在聯軸器外圈上，允許偏差0.1毫米，兩聯軸器
端面間隙之差在外圓周處不得超過0.3毫米。
(4)連接吸入管和吐出管路；連接密封水管、冷卻水管和放水管。
(四)使用維護：
1、開車：
(1)在兩端軸承腔中注入適量的HU-22透平油；
(2)拆下彈性聯軸器柱銷，檢查電機的轉向是否正確，然后再裝上柱銷；
(3)用手轉動電機和水泵軸，不得少于3轉，檢查填料松緊程度：
(4)水泵充水，仔細檢查密封水和冷卻水管是否暢通：
(5)關閉吐出管閘閥和壓力表旋塞：
|
