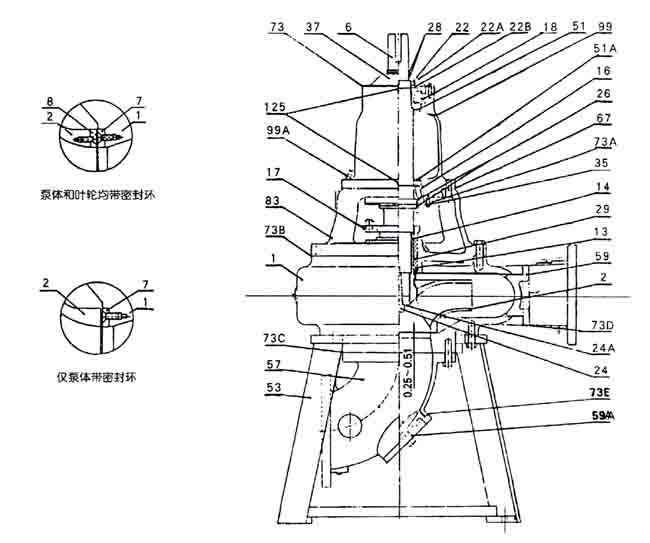

2、MFV/MFC型泵結構圖(軸承架為6A和7A)
|
轉動部分 |
靜止部分 |
|||||||
|
序號 |
數量 |
名 稱 |
序號 |
數量 |
名稱 |
序號 |
數量 |
名 稱 |
|
2 |
1 |
葉輪 |
1 |
1 |
泵體 |
67 |
1套 |
調節墊片 |
|
6 |
1 |
軸 |
7 |
1 |
泵體密封環 |
73 |
1 |
紙墊 |
|
8 |
1 |
葉輪密封環 |
13 |
5圈 |
填料 |
73A |
1 |
紙墊 |
|
14 |
1 |
軸套 |
17 |
1付 |
填料壓蓋(分半) |
73B |
1 |
紙墊 |
|
16 |
1 |
滾動軸承 |
29 |
1付 |
填料環 |
73C |
1 |
橡膠墊 |
|
18 |
1 |
推力軸承 |
35 |
1 |
軸承蓋(里) |
73D |
1 |
橡膠墊 |
|
22 |
1 |
止動螺母 |
37 |
1 |
軸承蓋(外) |
73E |
1 |
橡膠墊 |
|
22A |
1 |
止動墊圈 |
51 |
1 |
油封(外) |
83 |
1 |
填料函架 |
|
22B |
1 |
軸承墊片 |
51A |
1 |
油封(里) |
99 |
1 |
軸承架 |
|
24 |
1 |
葉輪螺母 |
53 |
1 |
泵底座 |
99A |
1 |
調節螺栓 |
|
24A |
1 |
葉輪墊片 |
57 |
1 |
進口彎管 |
125 |
2 |
油杯 |
|
26 |
2 |
軸封(里) |
59 |
1 |
手孔蓋 |
|
|
|
|
28 |
2 |
軸封(外) |
59A |
1 |
手孔蓋 |
|
|
|
