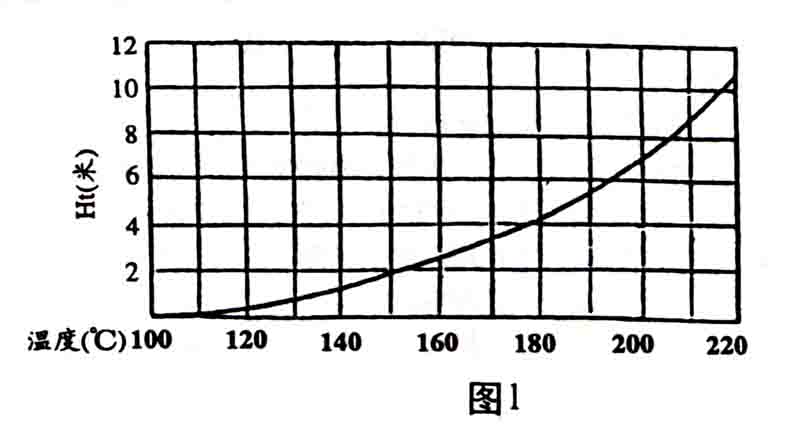

灌注高度曲線．
此圖出自M.Ⅱ厄葉茲契．《石油工業用離心泵》一書．
曲線圖里的灌注高度值是根據一定的安全系數來取的．安全系數根據這樣的考慮來確定：使它可以補償2％的水溫變化．此外．泵內的水溫也可能由于水力損失和板面摩擦損失轉為熱能而升高．
|
當Po>Pr時．倒灌裝置高度既為
Hz=NPSHR+hf+Ht+(0.6～1)-(Po-Pr)/y,輸送t>100℃熱水時需加灌注頭(Ht)
Hz為負值時。表示為吸上高度
計算舉例：
設有一臺熱水循環泵的汽蝕余量NPSHR=4米，最大流量時吸入管內壓力損失算得hf=1．2米。介質溫度t=180℃，吸入液面壓力為Po=Pr．由(圖一)查得相應的附加灌注頭．Ht=4米。依據公式[1-6]，倒灌裝置高度為
|
Hz=4+1.2+4+(O.6-1)=9.8～10.2(米)
泵的倒灌裝置高度按此值而定．
若聯系到高溫水系統來看，如欲增大作用于抽吸液體的灌注頭。防止發生汽蝕現象．可
以采取下列措施：
(1)提高壓力Po,使Po-Pr不為零，即直接提高了灌注頭．
(2)減小Pr值．在蒸汽加壓的情況下。采用混合降溫器降低水泵的入口溫度，使得Pr值減小。
(3)增大Hz值．即增大地形灌注頭．采用這種措施．必要時可將水泵安排在地下室內．
(4)加大吸入管直徑：縮短其長度，減少彎頭，以求盡量減小吸入管路的水流阻力損失hf值．
(附二)飽和水的壓力和重度(100℃-260℃)
|
序 號 |
溫 度t ℃ |
壓力P 絕對大氣壓105pa |
重 度Y kg/m³ |
|
1 |
100 |
1.0132 |
958.31 |
|
2 |
110 |
1.4326 |
951.02 |
|
3 |
120 |
1.9854 |
943.13 |
|
4 |
130 |
2.7011 |
934.84 |
|
5 |
140 |
3.6135 |
926.1O |
|
6 |
150 |
4.7579 |
916.93 |
|
7 |
160 |
6.1842 |
907.36 |
|
8 |
170 |
7.9197 |
897.34 |
|
9 |
180 |
10.0263 |
886.92 |
|
10 |
190 |
12.5319 |
876.01 |
|
11 |
200 |
15.5490 |
864.68 |
|
12 |
210 |
19.08 |
852.81 |
|
13 |
220 |
23.203 |
840.34 |
|
14 |
230 |
27.982 |
827.34 |
|
15 |
240 |
33.484 |
813.60 |
|
16 |
250 |
39.78 |
799.23 |
|
17 |
260 |
46.942 |
784.01 |
