Ⅱ 安裝使用說明
| 一．概 述
本系列泵在使用、維護時，必須嚴格遵守本說明書的規定．不要有任何違反。
本說明書無法統一考慮不同安裝地點的不同安全規則．用戶如有特殊的安全要求,可向制造廠提出。
泵的系列型號、尺寸及主要性能參數和出廠編號都標在銘牌上。如有問題或訂貨、訂購備件等需要．請向制造廠提供以上數據。
運 輸

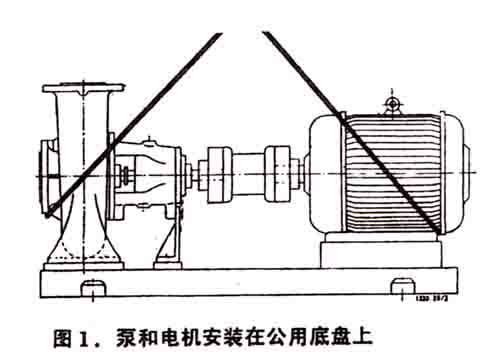

泵組在運輸過程中要小心輕放，按圖示起吊，不允許將起吊繩子拴在電機的吊環螺釘上。
|
地基
泵安裝前，應保證混凝土地基堅固、平整，并保證地腳螺栓能裝入底盤。
安裝
泵放置在地基上后，將水平儀置于泵軸或泵出口法蘭上校正水平。兩聯軸器間間隙應符合總圖上所規定數據。將墊片插入于靠近底盤與地基之間的地腳螺栓左右附近的位置，當相鄰二地腳螺栓的螺孔間距超過800毫米時應在二孔中間插入附加墊片。所有墊片必須相當平整。當為了保證低噪音運行時，泵組可設置減振裝置(請事先與制造廠商量)。伸縮接管可以布置在泵的進出口管路上。
地腳螺栓安置好后，在其周?chē)鷿采纤�。待水泥硬化后則按《泵和電動機的校正》所述將底座校平。同時底座螺栓應均勻擰緊，然后把水泥澆在底座上(若有可能請使用無收縮的水泥)，確保無間隙存在。
|
